De ce cablurile de control ecranate previn zgomotul EMI

Rezumat:În fabricile automate de producție, stațiile de generare a energiei și instalațiile complexe de procesare, liniile de control se desfășoară alături de liniile electrice grele, creând câmpuri electromagnetice intense.Cabluri ecranate de control anti-interferenteservește ca sistem nervos de încredere al acestor operații. Acest articol detaliază arhitectura materialului cu mai multe straturi, mecanica de suprimare a interferențelor electromagnetice (EMI) și beneficiile de ecranare care fac ca cablurile de control premium să fie critice pentru automatizarea industrială modernă.

Cuprins

Introducere

Anatomia structurală a cablurilor de control anti-interferențe ecranate

De ce ecranarea împletită este vitală împotriva zgomotului industrial

Scenarii critice de aplicare în inginerie automată

Conformitate directă din fabrică și comandă personalizată

Introducere

Pe măsură ce fabricile industriale integrează sisteme automate mai inteligente, densitatea echipamentelor electronice crește exponențial. Acest mediu de înaltă densitate generează cantități masive de interferențe electromagnetice (EMI) și interferențe de radiofrecvență (RFI). Fără o ecranare adecvată, semnalele de control de joasă tensiune trimise către controlerele logice programabile (PLC-uri), senzorii și actuatoarele pot fi ușor corupte, ceea ce duce la citiri false ale mașinii, erori de sistem sau opriri de urgență periculoase.

Pentru a securiza semnalele automate critice,Cablu Taitongproduce cabluri de comandă ecranate rezistente anti-interferențe. Combinând conductori extrem de flexibili cu ecranare metalică densă, aceste linii de control asigură livrarea impecabilă a semnalului în zonele industriale puternic perturbate din întreaga lume.

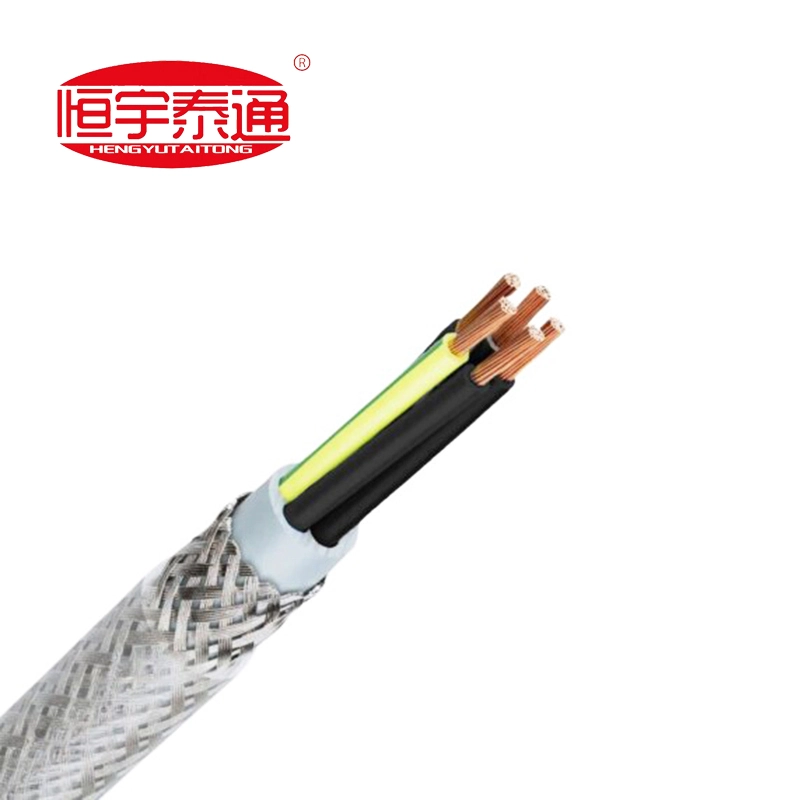

Anatomia structurală a cablurilor de control anti-interferențe ecranate

Configurația internă a unui cablu de control standard este concepută strat cu strat pentru a separa zgomotul extern de conductorii interni de cupru:

Conductori de cupru de înaltă puritate: Compus din fire de cupru simple, multi-nuclee, cu toroane fine, care oferă conductivitate electrică maximă și flexibilitate superioară pentru rutarea strânsă în interiorul panourilor de control.

Izolație cu coduri de culoare: compus izolator premium din PVC sau XLPE cu coduri de culori distincte (inclusiv firul standard de împământare verde/galben) pentru identificarea simplă a terminalelor și siguranță în timpul instalării.

Așternut interior / strat de teacă: O folie netedă de polimer sau un strat extrudat care leagă strâns miezurile răsucite împreună și formează o pernă de protecție pentru scutul de deasupra.

Scut metalic împletit de înaltă acoperire: O împletitură densă, încrucișată, din cupru cositorit sau din oțel, care învăluie miezurile interne, acționând ca o barieră electromagnetică impenetrabilă.

Jachetă exterioară ignifugă: O manta robusta din PVC, formulata pentru a rezista stropilor de ulei, urmaririi umiditatii, abraziunii si propagarii flacarii in canale deschise pentru cabluri.

De ce ecranarea împletită este vitală împotriva zgomotului industrial

În timp ce firele de control neecranate funcționează bine în buclele electrice de bază, hub-urile industriale automate impun scuturi împletite de înaltă acoperire din trei motive cheie de performanță:

1. Absorbție completă EMI și RFI: Impletitura metalica actioneaza ca o cusca Faraday. Interceptează undele electromagnetice radiate de la motoarele mari, transformatoarele și cablurile de alimentare de înaltă tensiune din jur, deturnând în siguranță curenții paraziți la sol înainte ca acestea să perturbe semnalele miezului interior.

2. Forță flexibilă superioară: Spre deosebire de ecranele statice din folie de aluminiu care se pot rupe sau crăpa cu ușurință atunci când sunt îndoite în mod repetat în interiorul mașinilor dinamice, o împletitură metalică țesătă menține integritatea ecranului structural 100% chiar și în condiții de îndoire și răsucire mecanică continuă.

3. Prevenirea discuțiilor încrucișate: În conductele de comandă cu mai multe nuclee, curenții de înaltă frecvență dintr-un fir se pot scurge în circuitele învecinate. Impletitura de precizie izoleaza grupurile individuale de cabluri, asigurand fluxuri de date curate si independente.

Scenarii critice de aplicare în inginerie automată

Datorită fiabilității lor anti-interferențe, cablurile de control ecranate sunt puternic specificate în cadrul licitațiilor de infrastructură de precizie:

Linii automate de asamblare și robotică: Conectarea pupitrelor centrale de control PLC la brațele robotizate automate și la transportoare de asamblare care necesită bucle de comandă neîntrerupte.

Panouri de control și relee pentru stații: Interconectarea instrumentelor de măsurare, releelor ​​de protecție și comenzilor aparatelor de comutare în medii de înaltă tensiune.

Rafinării petrochimice și de prelucrare: transmiterea unor citiri delicate ale senzorului de temperatură, presiune și debitmetru pe cabluri extinse de interior și exterior.

HVAC și managementul clădirilor: Dirijarea buclelor de control sigure și cu zgomot redus prin clădiri comerciale înalte pentru a gestiona ventilația automată, ascensoarele și arhitecturile de securitate.

Conformitate directă din fabrică și comandă personalizată

Instrumentele de precizie permit marja zero pentru dezechilibrele de impedanță sau golurile de ecranare. Contractele de achiziții industriale impun conformitatea exactă cu standarde stricte de calitate precum IEC 60227 sau normele industriale regionale.

LaCablu Taitong, respingem sistemele de compensare a stocurilor rigide, produse în serie, în favoarea unui model de producție personalizat 100% direct din fabrică. Înțelegem că fiecare configurație de automatizare necesită un număr unic de miezuri, aranjamente specifice de împământare și proprietăți de izolație specializate. Producem la comandă fiecare lot de cabluri de control direct conform listelor de cantități specifice (BOQ) ale proiectului dumneavoastră – calibrarea dimensionării miezului, a ratelor de acoperire a ecranului și a compușilor de manta pentru a se potrivi exact cu mediul dumneavoastră electric.

Contactați astăzi echipa noastră de inginerie de instrumentarepentru a solicita desene tehnice verificate, aranjamente de bază personalizate sau pentru a primi o estimare de preț directă directă din fabrică pentru viitoarea licitație a proiectului!
