De ce cablurile de alimentare de 1 kV LV sunt esențiale pentru rețele

Rezumat: În rețelele secundare de distribuție a energiei, complexele comerciale și zonele industriale localizate, liniile de joasă tensiune formează legătura finală, cea mai critică pentru utilizatorii finali.Cabluri de distribuție a energiei de joasă tensiune nominale la 1 kV și mai jos servesc drept conducte primare pentru aceste rețele. Acest articol detaliază mecanica interioară cu mai multe nuclee, avantajele materialelor și arhitecturile de siguranță ale cablurilor standard din aluminiu blindat de 0,6/1kV, ajutând managerii de proiect să-și maximizeze eficiența rețelei electrice.

Cuprins

Introducere

Inginerie structurală a cablurilor de alimentare cu 5 fire de 0,6/1kV

Beneficiul strategic de cost al aluminiului în distribuția de joasă tensiune

Necesitatea sistemelor cu 5 nuclee în licitațiile moderne de energie

Conformitate directă din fabrică și aprovizionare cu proiecte

Introducere

Tranziția de la stațiile de medie tensiune la rețelele de consum localizate necesită cabluri de distribuție secundară incredibil de stabile. Funcționând la 1 kV și mai jos, aceste circuite trebuie să gestioneze continuu profilele de sarcină fluctuante, dezechilibrele monofazate și perturbațiile fizice externe ale pământului. Pentru a face față acestor cerințe fără a umfla bugetele clădirilor municipale, consultanții electrici se bazează în mare măsură pe cablurile blindate din aluminiu.

Proiectat precis pentru stabilitate pe termen lung,Cablu Taitong produce cabluri de distribuție a energiei de joasă tensiune de 0,6/1kV de calitate premium. Folosind tehnologii specializate de compactare și răsucire cu mai multe miezuri, liniile noastre oferă un amestec ideal de rezistență mecanică și fiabilitate electrică pentru dezvoltarea utilităților globale.

Inginerie structurală a cablurilor de alimentare cu 5 fire de 0,6/1kV

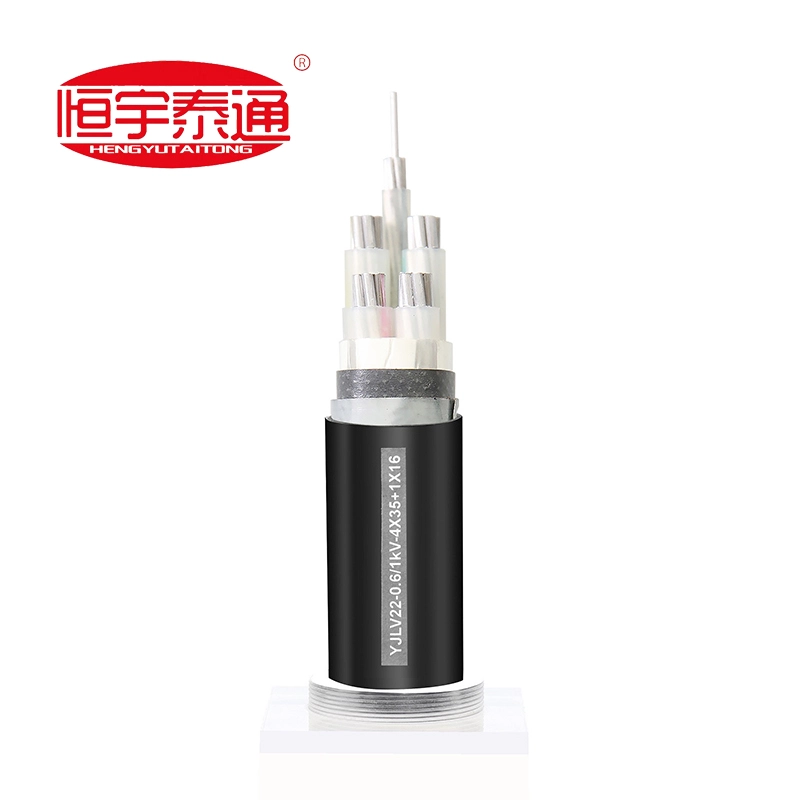

Privind configurațiile standard, cum ar fi YJLV22-0.6/1kV, secțiunea transversală a cablului dezvăluie un sistem avansat de protecție multistrat construit pentru îngropare directă sau instalare în conducte:

Conductori din aluminiu compactat:Modelat și pliat din aluminiu de înaltă puritate pentru a maximiza secțiunile transversale electrice, eliminând în același timp golurile de aer din miez.

Izolație din polietilenă reticulata (XLPE):Oferă izolație dielectrică ridicată și permite conductoarelor centrale să funcționeze în siguranță la temperaturi continue de până la 90°C.

Lenjerie de pat și materiale de umplutură:Materiale din polipropilenă non-higroscopice care păstrează structura multinucleu perfect rotundă și echilibrată structural.

Armura cu bandă dublă de oțel (DSTA):Benzi metalice suprapuse înfășurate strâns sub mantaua exterioară, oferind rezistență puternică împotriva sarcinilor de strivire subterane și a impacturilor cu lopata de excavare.

Manta exterioară din PVC rezistentă:Oferă un strat avansat de urmărire a mediului care rezistă acizilor din sol, infiltrației de umezeală și uzurii abrazive.

Beneficiul strategic de cost al aluminiului în distribuția de joasă tensiune

Pentru rețelele secundare regionale extinse, utilizarea miezurilor de cupru poate duce la creșterea vertiginoasă a bugetelor de achiziții. Sistemele moderne de joasă tensiune aleg conductori de aluminiu compactați din două motive decisive:

1. Economii dramatice la buget:Achiziționarea miezului de aluminiu reduce în mod inerent cheltuielile cu materialele cu până la 40% în comparație cu alternativele de cupru extrem de volatile, permițând contractorilor să extindă amprenta rețelei în limite financiare stricte.

2.Manipulare simplificată pe șantier:Natura ușoară a miezurilor de aluminiu face ca aceste cabluri cu mai multe fire să fie mai ușor de tras prin înfășurarea conductelor subterane sau de așezare în șanțuri adânci, minimizând oboseala echipajului și orele de instalare.

Necesitatea sistemelor cu 5 nuclee în licitațiile moderne de energie

Reglementările internaționale privind construcțiile și specificațiile rețelei electrice impun adeseaArhitecturi de cablu cu 5 fire(de exemplu, 3 faze + 1 miez neutru + 1 miez de împământare dedicat) față de modelele mai vechi cu 4 nuclee:

Manevrare armonică superioară:Zonele comerciale moderne sunt pline de sarcini neliniare care împing curenții armonici mari înapoi prin linia neutră. Configurațiile noastre dedicate miezului neutru previn supraîncărcările termice.

Împământare perfectă a defecțiunii:Miezul de împământare separat, integrat (PE) oferă o cale imediată, cu impedanță scăzută, către pământ. Acest lucru asigură că întreruptoarele de circuit se declanșează instantaneu în timpul unei defecțiuni, protejând echipamentele și personalul din aval de tensiunile de atingere periculoase.

Conformitate directă din fabrică și aprovizionare cu proiecte

Proiectele de extindere a rețelei electrice secundare lasă o marjă zero pentru erori de instalare sau defecte de fabricație. Infrastructurile de joasă tensiune necesită o aliniere tehnică exactă cuIEC 60502-1protocoale standard internaționale.

LaCablu Taitong, aplicăm un model de producție personalizat strict 100% direct din fabrică. Nu curățăm stocurile vechi din depozite generice. În schimb, fiecare lot de cabluri de distribuție de joasă tensiune este extrudat la comandă pentru a se potrivi cu cantitățile exacte ale proiectului (BOQ), asigurând pași în secțiune transversală specificați (de exemplu, 4✖35 + 1✖16mm2), culori specializate de urmărire a mantalei și conformitatea precisă cu ordonanțe electrice locale.

Contactați astăzi divizia noastră de inginerie de joasă tensiunepentru a asigura cataloage autorizate de testare de tip, planuri de proiectare în secțiune transversală sau pentru a primi o matrice de prețuri de fabrică expresă, pregătită pentru contract pentru viitoarea licitație a proiectului!
