De ce cablurile de alimentare din cupru MV asigură fiabilitatea rețelei

Rezumat: Pe măsură ce industriile grele moderne și infrastructurile urbane se extind, rețelele de medie tensiune necesită o stabilitate de transmisie fără precedent.Cabluri de alimentare de medie tensiune de la 6/10 kV la 26/35 kVservesc ca artere vitale ale distribuției electrice de mare sarcină. Acest articol analizează straturile structurale critice, avantajele inginerești și standardele stricte de testare ale cablurilor de cupru de medie tensiune, ghidând managerii de achiziții de infrastructură către securitatea rețelei pe termen lung.

Cuprins

1.Introducere

2. Straturi structurale de cabluri MT de la 6/10 kV la 26/35 kV

3.De ce conductoarele de cupru excelează în sistemele de medie tensiune

4.Eliminarea riscurilor subterane: scuturi și armuri

5.Conformitatea tehnică și personalizarea fabricii

Introducere

Operarea rețelelor electrice în intervalul de medie tensiune de la 6 kV până la 35 kV introduce un stres electric semnificativ pe care liniile standard de joasă tensiune nu le pot suporta. La aceste potențiale ridicate, orice neregularitate structurală poate duce la descărcări parțiale catastrofale. Pentru a garanta continuitatea neîntreruptă pentru substațiile municipale și zonele masive de producție, inginerii consultanți specifică continuu soluții de medie tensiune cu miez de cupru pentru sarcini grele.

În calitate de producător recunoscut la nivel internațional,Cablu Taitongfolosește liniile de producție avansate de vulcanizare catenară pentru a livra cabluri de alimentare de la 6/10 kV până la 26/35 kV care depășesc marjele globale de siguranță ale rețelei, oferind opțiuni de distribuție de înaltă eficiență pentru licitațiile din industria grea.

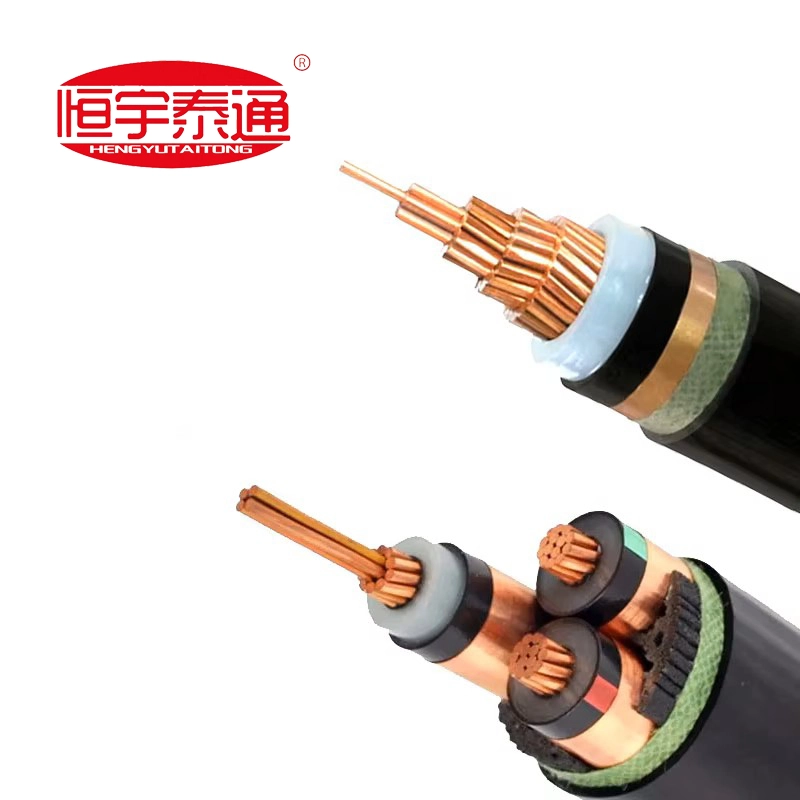

Straturi structurale de cabluri MT 6/10 kV până la 26/35 kV

Spre deosebire de cablurile de joasă tensiune, cablurile de medie tensiune necesită un strat sofisticat de triplu extrudare pentru a uniformiza câmpul electric interior intens. Ingineria structurală implică mai multe zone fabricate cu precizie:

Conductor: Cupru circular compactat de înaltă puritate (Clasa 2) care asigură o conductivitate maximă și un diametru minim.

Scut interior de semiconductor: Un strat semiconductor neted extrudat direct peste conductor pentru a elimina concentrațiile de tensiuni electrice.

Izolație XLPE: Polietilenă reticulata extra-curată, care tratează stresul de înaltă tensiune până la 90°C funcționare continuă.

Scut exterior de izolare: Un strat semiconductor care poate fi demontat sau lipit care uniformizează câmpurile electrice radiale.

Strat de ecranare metalic: benzi de cupru de înaltă conductivitate înfășurate elicoidal sau fire de cupru concepute pentru a transporta în siguranță curenții capacitivi de încărcare și curenții de defect la sol.

Teaca de protectie exterioara: Jachetă din PVC rezistentă, rezistentă la intemperii sau PE de înaltă densitate, concepută pentru a izola ecranul metalic de umiditatea subsolului.

De ce conductoarele de cupru excelează în sistemele de medie tensiune

În timp ce aluminiul domină liniile locale de utilități de joasă tensiune datorită costurilor inițiale scăzute, cuprul de înaltă puritate este standardul incontestabil pentru distribuția critică de medie tensiune de la 6 kV până la 35 kV din mai multe motive cheie:

1. Capacitate superioară de transport de curent: Cuprul oferă o rezistență electrică semnificativ mai mică decât aluminiul, permițând setărilor cu un singur nucleu sau cu trei nuclee să transmită blocuri masive de putere prin bănci de conducte subterane mai strânse.

2.Cădere de tensiune minimizată: Esențiale pentru rulajele industriale mai lungi, miezurile de cupru scad dramatic pierderile de încălzire prin transmisie de linie pe perioade regionale extinse.

3.Rezistență mecanică ridicată la tracțiune: Cuprul poate rezista la tensiuni extreme de tragere în timpul trasării de șanțuri complexe sau a instalațiilor de foraj direcțional adânc, eliminând riscurile de întindere a miezului.

Eliminarea riscurilor subterane: scuturi și armuri

Cea mai comună amenințare la adresa circuitelor de medie tensiune îngropate este arborerea apei - un fenomen în care micro-golurile din izolația ieftină combinate cu umiditatea degradează încet cablul în timp.

Cablu Taitongelimină acest risc prin utilizarea materialelor compuse ultra-curate și a tehnologiei de reticulare cu triplă co-extruziune de ultimă generație. Ecranarea cu bandă de cupru suprapusă combinată cu armura opțională de sârmă de oțel (SWA) sau armura cu bandă dublă de oțel (DSTA) formează o barieră dublă. Această barieră respinge complet presiunea rocilor subterane, infiltrarea umidității și degradarea rozătoarelor, prelungind speranța de viață operațională peste 30 de ani.

Conformitate tehnică și personalizare din fabrică

Licitațiile globale pentru infrastructură nu lasă loc pentru compromisuri. Sistemele de medie tensiune necesită o execuție impecabilă a designului susținută de certificări rigide de testare de tip.

LaCablu Taitong, nu conducem o casă de compensare generică pentru stocuri în masă. Funcționând pe un model de producție personalizat 100% direct din fabrică, fiecare lot de cabluri de medie tensiune cu un singur conductor și trei conductori este proiectat direct în funcție de cantitățile specifice (BOQ) ale proiectului dumneavoastră, cerințele sistemului de urmărire și specificațiile de mediu localizate.

Contactați astăzi unitatea tehnică de medie tensiunepentru a accesa cataloagele tehnice din fabrică, fișele de proiectare în secțiune transversală sau pentru a primi o estimare a costurilor rapidă, pregătită pentru contract pentru licitația dvs. regională pentru infrastructura rețelei!
