Cabluri de alimentare cu înveliș și izolate PVC cu mai multe nuclee de joasă tensiune din cupru blindat STA

0,6/1kV Cabluri de alimentare cu mai multe nuclee de joasă tensiune STA din cupru blindat, izolate și acoperite cu PVC (CU/PVC/STA/PVC) sunt conforme cu IEC 60502‑1. Construit cu un conductor de cupru neted de Clasa 2 (conductorul din cupru solid de clasa 1 este opțional pentru dimensiuni mai mici de 6 mm², la cerere), izolație PVC, armătură cu bandă dublă de oțel (STA) și manta exterioară din PVC, cablul oferă o rezistență puternică la compresiune și la impactul mecanic extern. Potrivit pentru instalare fixă, acest cablu de alimentare blindat STA  poate fi așezat în pământ direct, șanțuri de cabluri și canale subterane pentru instalații industriale, construcții municipale, energie auxiliară de tranzit feroviar și distribuție de clădiri comerciale. Temperatura nominală de funcționare continuă este de 70 ℃, identificarea miezului urmând regulile de codificare a culorilor IEC60445/HD-308-S2.

Taitong Cable, un furnizor de cabluri de încredere din China, care deține 5 fabrici în China, furnizează comenzi în vrac la prețul de fabrică. Sunt disponibile mai multe configurații de bază. Susținem cerințele personalizate și oferim asistență tehnică pentru certificarea locală, deservind cumpărătorii de proiecte, contractorii EPC, angrosistii și distribuitorii de energie electrică din întreaga lume.

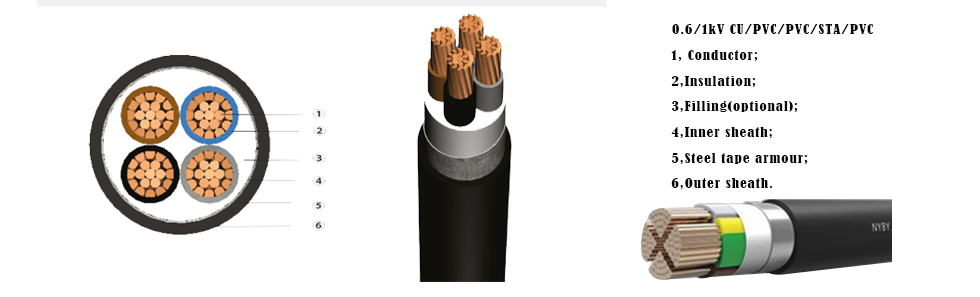

CU/PVC/PVC-așternut/STA/PVC-0,6/1kV

HD 603: NYBY‑STA, NYBY-SWA

(În cazul în care este necesară conformitatea cu HD603S1A3, vă rugăm să indicați clar acest lucru în specificațiile dvs.)

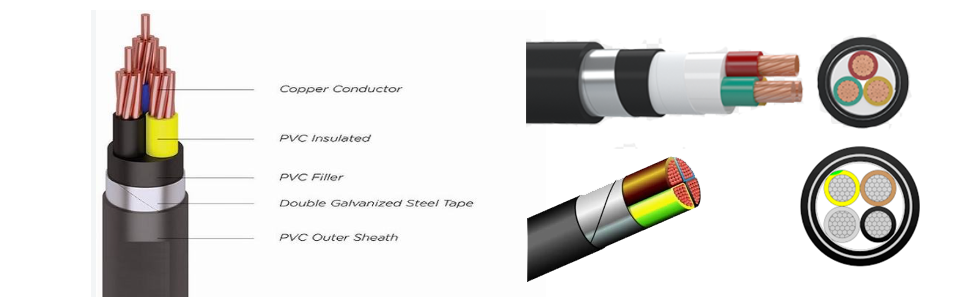

Construcție (de la interior la exterior)

---

1, Conductor: Conductor de cupru recoapt simplu, flexibil Clasa 2 conform IEC60228 (conductorul solid Clasa-1 este, de asemenea, disponibil ca opțiune.)

2, Izolație: izolație PVC-A conformă cu IEC-60502-1

3, Miezuri izolate așezate cu umpluturi non-higroscopice (opțional)

4, Lenjerie de pat: Lenjerie de pat din PVC extrudat

5, Armura: blindaj dublu din bandă de oțel galvanizat (DSTA/STA)

6, Înveliș: manta exterioară din PVC extrudat, tip ST2

Aplicații ale cablurilor de alimentare de joasă tensiune multi-core STA din cupru blindat PVC izolate și învelite 0,6/1 kV

---

Acest cablu de alimentare blindat STA (bandă dublă de oțel) cu 2-5 fire de joasă tensiune din cupru, izolat cu PVC, este proiectat pentru instalarea cu aspect fix. Armura cu bandă de oțel galvanizată cu două straturi oferă o protecție remarcabilă la strivire, la impact și la rozătoare. Este utilizat pe scară largă pentru așezarea subterană îngropată direct, șanțurile de cabluri, canalele subterane, tunelurile și galeriile de țevi de utilități.

Acest cablu PVC blindat LV STA furnizează energie pentru mașinile instalațiilor industriale, infrastructura municipală, rețeaua electrică subterană de cartier rezidențial, circuitele auxiliare de tranzit feroviar, distribuția de energie la subsol și transmisia de energie în exterior. (Nu este potrivit pentru instalare sub sarcină mare de tracțiune).

Culoarea izolației miezului: Identificare în conformitate cu HD 308 S2. Verde/Galben pentru conductorul de protecție conform IEC 60445. (A se vedea figura de mai jos)

---

Culorile izolației și ale tecii exterioare sunt disponibile la comandă

Avantajele de bază ale lenjeriei de pat PVC izolate cu cupru de joasă tensiune Bandă dublă de oțel Cabluri de alimentare învelite PVC blindate (600/1000V)

---

1, Protecție mecanică: armura cu bandă de oțel (STA) previne deteriorarea cauzată de strivire, impact sau rozătoare.

2, Stabilitate fixă: Designul cu mai multe miezuri din cupru gestionează eficient sarcinile continue de joasă tensiune.

3, rezistență la mediu: manta exterioară din PVC rezistă la umiditate, intemperii și expunere ușoară la substanțe chimice atunci când este utilizată în aer liber

Specificațiile tehnice ale cablurilor de alimentare cu PVC STA PVC multi-core de 0,6/1kV LV

---

Construcții disponibile la comandă pentru cabluri de alimentare cu înveliș și izolate PVC cu mai multe nuclee de cupru blindat STA de joasă tensiune

---

Construcție strat de bază:

conductor de cupru + izolație PVC-A + așternut + armătură din bandă de oțel STA + manta exterioară

Notă: Câmpurile magnetice din interiorul cablurilor cu mai multe fire se contracarează unul pe altul, astfel încât nu se va produce încălzire severă cu curenți turbionari, ceea ce face ca armura cu bandă de oțel STA să fie potrivită pentru configurații cu mai multe fire.

Opțiuni pentru manta exterioară (selectabile personalizat)

1, manta ST2-PVC (opțiune standard din fabrică, pentru locații interioare, șanțuri de cabluri și clădiri obișnuite)

2, înveliș din polietilenă ST7-PE: proiectat pentru îngropare directă în sălbăticie, sol umed și în aer liber, cu performanță impermeabilă, rezistentă la îmbătrânire și rezistentă la temperaturi scăzute

3, ST8-LSZH teacă cu emisii reduse de halogen zero: aplicată în proiecte aglomerate în zone publice, cum ar fi tuneluri, metrouri și centre comerciale

Denumiri complete ale structurii

Cu/PVC/STA/PVC (ST2)

Cu/PVC/STA/PE

Cu/PVC/STA-LSZH

Opțiuni de înlocuire a armurii

1, blindaj cu bandă de oțel STA (standard, bun pentru a rezista la sarcina compresivă pentru îngroparea subterană)

2, armura fină din sârmă de oțel SWA pentru scenarii care necesită atât rezistență la compresie, cât și rezistență la tracțiune

3, Armura grea din sârmă de oțel groasă pentru condiții de așezare cu sarcină grea și tensiune înaltă

4, armătură din sârmă de aluminiu AWA pentru cerințe ușoare și rezistente la coroziune

Personalizare tip conductor

1, Conductor de cupru solid Clasa-1 pentru instalare fixă

2, Conductor de cupru compactat Clasa-2 (standard general din fabrică)

3, Conductor flexibil din cupru de clasa 5 pentru cablarea echipamentelor îndoite frecvent

4, conductor de aluminiu opțional

Upgrade material de izolare

1, izolație PVC-A (versiunea de bază, cu temperatură de funcționare pe termen lung de 70 ℃)

2, izolație din polietilenă reticulata XLPE (temperatura nominală de lucru de 90 ℃ și capacitate de purtare a curentului mai mare)

Lenjerie de pat interior personalizabila

1, lenjeria de pat standard adoptă material PVC;

2, lenjerie de pat PE sau LSZH este disponibilă pentru a se potrivi cu materialul tecii exterioare.

Strat de ecranare electromagnetică opțional

Ecran opțional din bandă de cupru montat între izolație și așternut pentru a bloca interferența electromagnetică industrială de la invertoare și dispozitive de control.

Exemplu: Cu/PVC-Shield/STA/PE

Aspecte combinate cu mai multe nuclee

Configurații cu 2 nuclee, 3 nuclee, 4 nuclee, 5 nuclee, 3+1 nuclee, 3+2 nuclee, 4+1 nuclee

Înveliș exterior funcțional special modificat

Manta personalizata pentru performanta ignifuga, rezistenta la foc, rezistenta la UV, rezistenta la ulei, anti-termite, rezistenta la frig si anticoroziune

Motive pentru a comanda în vrac cabluri de la Taitong Cable?

---

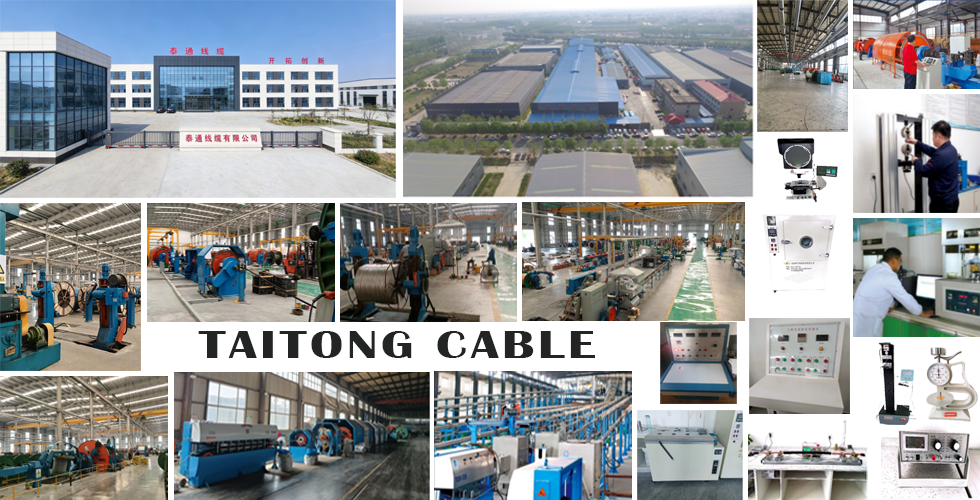

În calitate de producător pe scară largă de fire și cabluri cu sediul în China, Taitong Cable a livrat consumabile de cabluri pentru proiecte bine-cunoscute la scară largă și a construit parteneriate de cooperare de încredere pe termen lung din 2002. Am acumulat o experiență bogată în comerțul internațional orientat spre străinătate și servicii de achiziții în vrac. Susținuți de cinci fabrici de producție independente și de peste 30 de filiale din regiuni, furnizăm produse prin cablu de calitate superioară și servicii integrale atent pentru cumpărătorii globali.

Fabrica noastră a obținut calificări complete de autoritate, inclusiv ISO-9001 de management al calității, ISO-14001 de management de mediu, ISO-45001 de securitate în muncă, certificări de sănătate, conformitate CE și aprobări de testare de tip terță parte. Toate cablurile noastre respectă strict specificațiile internaționale IEC, HD, VDE și alte standarde regionale.

Susținut de o capacitate de producție robustă, garantăm pregătirea rapidă a stocurilor pentru proiecte de inginerie energetică la nivel mondial, construcția de fabrici, dezvoltarea zonelor rezidențiale, infrastructura municipală-civilă și facilități de depozitare la scară largă. Cablurile noastre de serie completă evaluate sub 35 kV îndeplinesc cerințele standardelor internaționale. Cablurile de alimentare cu mai multe nuclee de joasă tensiune STA din cupru blindat, izolate și acoperite cu PVC, inclusiv seria NYBY, se numără printre produsele noastre emblematice pentru achiziții în vrac. Cu echipe de vânzări experimentate și forță industrială solidă, suntem furnizorul dvs. de încredere pe termen lung pentru achiziții de cabluri în volum mare.
